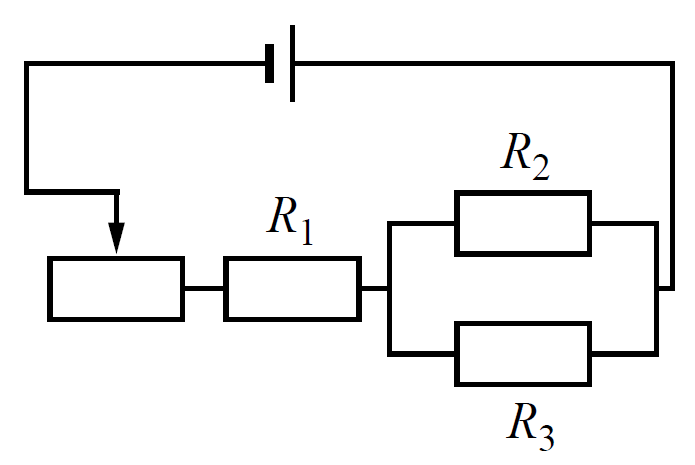

На рисунке изображена электрическая цепь, состоящая из источника тока, резисторов R1, R2, R3 и реостата. Как изменятся при передвижении ползунка реостата влево общее сопротивление цепи и сила тока в резисторе R2?

ОГЭ / Физика / 12 задание / 43 изображение 1

Для каждой величины определите соответствующий характер изменения:

1) увеличится
2) уменьшится
3) не изменится

Запишите в таблицу выбранные цифры для каждой физической величины.
Цифры в ответе могут повторяться.

Общее сопротивление цепи Сила тока в резисторе R2
