Микрофон

         В современных технических устройствах, применяемых для записи и трансляции звука, невозможно обойтись без микрофона. Микрофон  — это устройство, предназначенное для преобразования звуковой волны в электрический сигнал, который затем может использоваться для записи звука, для его усиления или воспроизведения. Микрофоны могут иметь различные конструкции, их работа основывается на различных физических принципах. Однако все микрофоны имеют общие элементы конструкции  — это мембрана, которая воспринимает звуковые колебания, и электромеханическая часть, которая преобразует механические колебания в электромагнитные.

ОГЭ / Физика / 18 задание (25) / 43 изображение 1

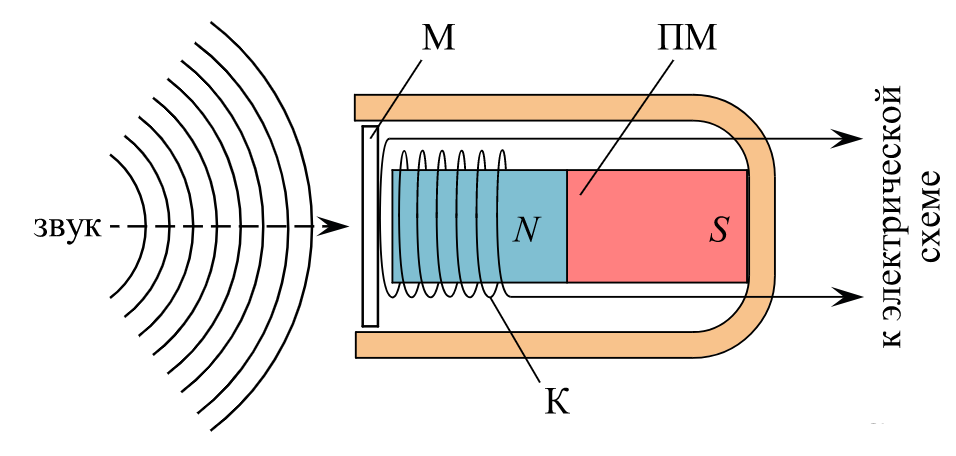

         Рассмотрим в качестве наиболее простого примера электродинамический микрофон с подвижной катушкой. Он состоит из корпуса, внутри которого неподвижно закреплён полосовой постоянный магнит ПМ. Упругая мембрана М вынесена на один из торцов корпуса микрофона. К мембране прикреплена катушка К, на которую намотано много витков провода. Катушка расположена так, что она находится вблизи одного из полюсов магнита. При воздействии звуковых волн на мембрану она приходит в колебательное движение, и вместе с ней начинает колебаться катушка, двигаясь вдоль продольной оси магнита. В результате этого изменяется магнитный поток через катушку, и в ней, в соответствии с законом электромагнитной индукции, возникает переменное напряжение. Закон изменения этого напряжения соответствует закону колебаний мембраны под действием звуковых волн. Таким образом, механический сигнал (звуковая волна) преобразуется в электрический (колебания напряжения между выводами намотанного на катушку провода), который затем подаётся на специальную электрическую схему. Следовательно, в данном типе микрофона электромеханическая часть состоит из постоянного магнита, подвижной проволочной катушки и электрической цепи, к которой она подключена.
         Существуют и другие типы микрофонов  — конденсаторный микрофон (в нём мембрана прикреплена к одной из пластин включённого в электрическую цепь конденсатора, в результате чего при колебаниях мембраны изменяется его электрическая ёмкость), угольный микрофон (в нём мембрана при колебаниях давит на угольный порошок, включённый в электрическую цепь, в результате чего изменяется его сопротивление), пьезомикрофон (его работа основана на свойстве некоторых веществ  — пьезоэлектриков  — создавать электрическое поле при деформациях), а также ряд модификаций этих типов микрофонов.



В электродинамическом микрофоне, изображённом на рисунке, увеличили число витков провода в катушке. Как в результате этого изменится (увеличится или уменьшится) напряжение, подаваемое с выводов катушки на электрическую схему, к которой она подключена? Ответ поясните.
