Акустика в океане

         Для изучения состояния Мирового океана используют разнообразные приборы и методы. Наиболее эффективный инструмент для «просвечивания» глубин океана даёт акустика. Только звуковые волны могут распространяться в воде на значительные расстояния.
         В 1946 году советские учёные при проведении исследований в Японском море обнаружили очень интересное явление. Звуковые волны от взрывов (подрывались противолодочные мины на глубине 100 метров) распространялись без заметного ослабления на очень большие расстояния  — на многие сотни километров. Было выяснено, что это происходит из-за своеобразной зависимости скорости звука в океане от его глубины.
         Скорость звука в морской воде, вообще говоря, меняется с изменением температуры, солёности и гидростатического давления. Во время работ в Японском море солёность изменялась с глубиной незначительно, и её влияние не сказывалось. При погружении с поверхности до глубины примерно 300 метров скорость звука уменьшалась из-за падения температуры. При дальнейшем погружении температура изменялась мало (всего лишь на 0,3-0,5 °C). Однако по мере увеличения глубины (максимальная глубина в Японском море около 3700 м) существенно росло гидростатическое давление. Это приводило к возрастанию скорости звука. В результате формировалась сложная зависимость скорости звука от глубины (см. рис. 1). Как видно из графика, минимум скорости звука соответствует глубине 300 м. Выше и ниже этого уровня скорость звука больше. К чему приводит такой профиль скорости звука?
         Ответ на данный вопрос можно найти с помощью оптической аналогии. Из закона преломления света следует, что в среде с изменяющимся показателем преломления (т. е. при изменении скорости света в среде) световой луч искривляется. Точно по такому же закону происходит искривление «звуковых лучей» при распространении звука в неоднородной среде, в которой скорость звука меняется. Частный случай такой среды и представляет собой вода в море.

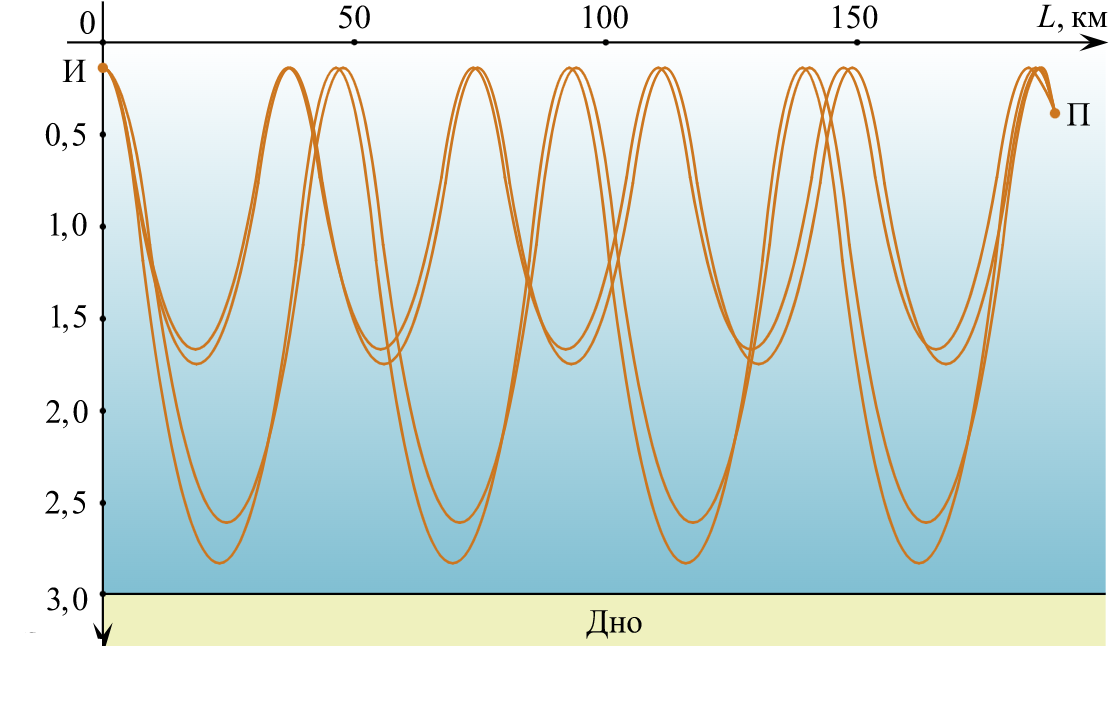

         На рис. 2 изображён ход нескольких «звуковых лучей», выходящих в направлении морского дна из излучателя (И), помещённого на глубине 100 м. Лучи попадают в приёмник (П), который находится на глубине 300 м на расстоянии 184 км от излучателя. Вследствие непрерывного «преломления» в воде звуковые лучи искривляются  — они снова и снова возвращаются к горизонтальному уровню, который соответствует минимуму скорости звука. При этом целое семейство звуковых лучей (как показано на рис. 2) не достигает дна, где звуковые сигналы могли бы поглотиться, и не выходит на волнующуюся поверхность воды, на которой они могли бы рассеяться. В результате звук приходит в приёмник, всё время распространяясь в толще воды, или, как говорят, по «подводному звуковому каналу» (сокращённо  — ПЗК) почти без затухания. Это позволяет регистрировать звуковые сигналы за многие тысячи километров от источника звука.

Какова форма линии, вдоль которой будет распространяться звуковой луч, испущенный по горизонтали из излучателя (И), помещённого на глубине 300 м?
